สร้างกราฟแสดงผลเพื่อบอกระดับ

 สร้างกราฟแสดงผลเพื่อบอกระดับ Level

อุปกรณ์ใช้ทอลอง

1.ESP8266

2.จอ OLED

3.VR 10k

4.LED

บอร์ดทดลอง

การใช้งานอัพโหลดโปรแกรมลงบอร์ด ESP8266v3 , DHT22, ต่อกับจอ OLED

การใช้งาน DHT22, ต่อกับจอ OLED, ESP8266v3

การใช้งานเบื้องต้นวัดค่าอุณหภูมิ และค่าความชื้น

อุปกรณ์การทดลอง

1.บอร์ด ESP8266v3

2.DHT22

3.จอ OLED 0.96'' 128x64

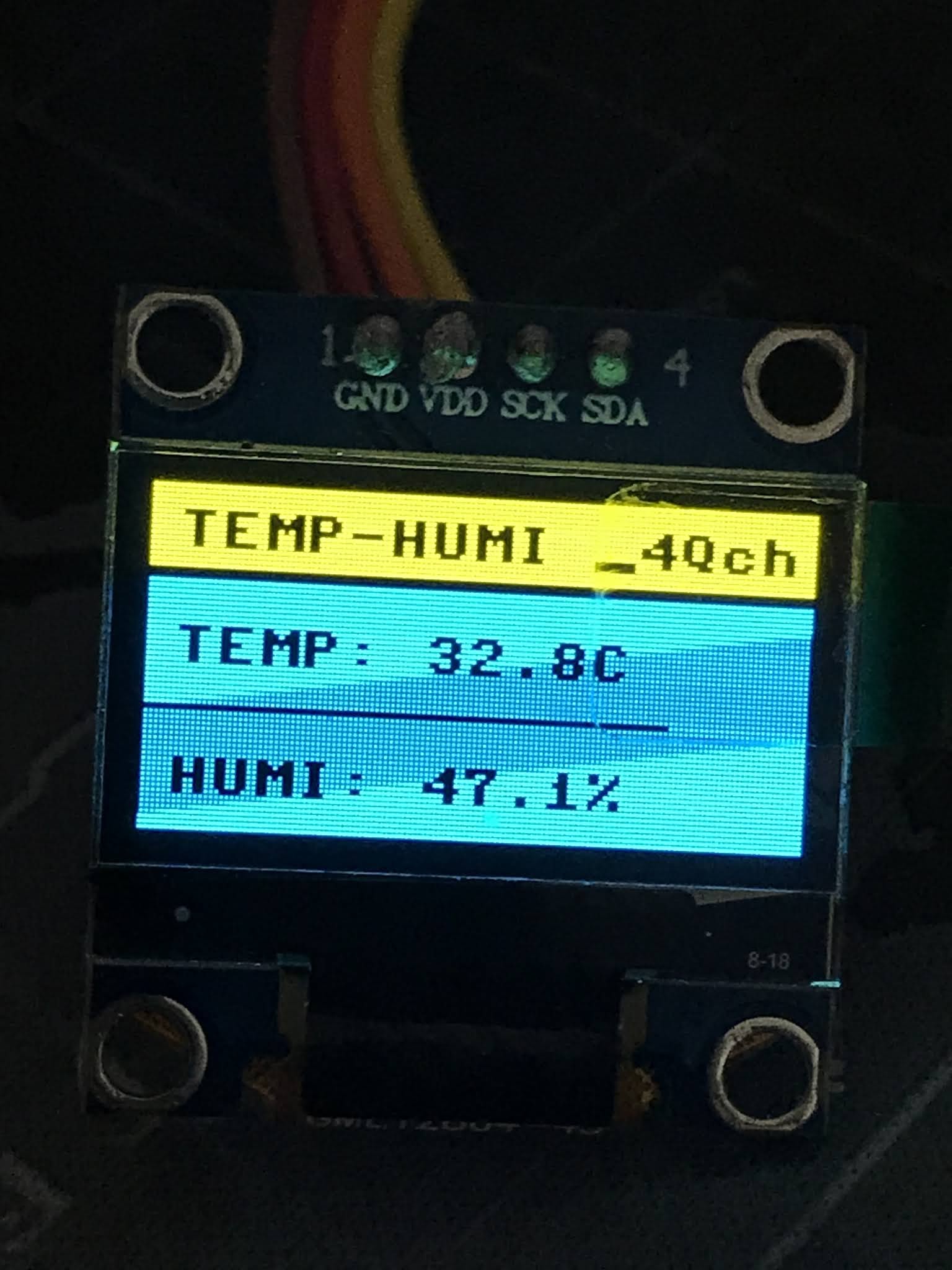

ภาพแสดงผลออกจอ OLED ค่าอุณหภูมิ, ความชื้น

แสดงภาพพื้นหลังสีดำ

 การใช้งาน ADC, PWM control LED Dimmer

ภาพการต่อใช้งาน

ภาพประกอบ IDE Mu code

• บอร์ด ESP8266v3
• หลอด LED
• VR 10 k
• IDE- MU
• เขียนด้วยภาษา  python

# การใช้งาน ADC, PWM control LED Dimmer

from machine import Pin, PWM, ADC

import time

# กำหนดขา ใช้งาน PWM

LED = PWM(Pin(5), freq=1000, duty=0)

pin_adc = 0

pot = ADC(pin_adc)# set ADC pin A0

duty = 0

while True:

    adc = pot.read() # adc เก็บค่า อนาล็อก ที่อ่านได้ 0-1024

    LED.duty(adc)#  ส่งค่าให้ duty() แสดง output LED

    time.sleep_ms(50)

ข้อมูลจาก http://docs.micropython.org/en/latest/esp8266/quickref.html

ESP8266PWM basic Micropython

PWM basic Micropython

อุปกรณ์ใช้ทดลองโปรเจค

บอร์ด ESP8266v3

 หลอด LED

IDE Mu-Editor

  PWM basic Micropython

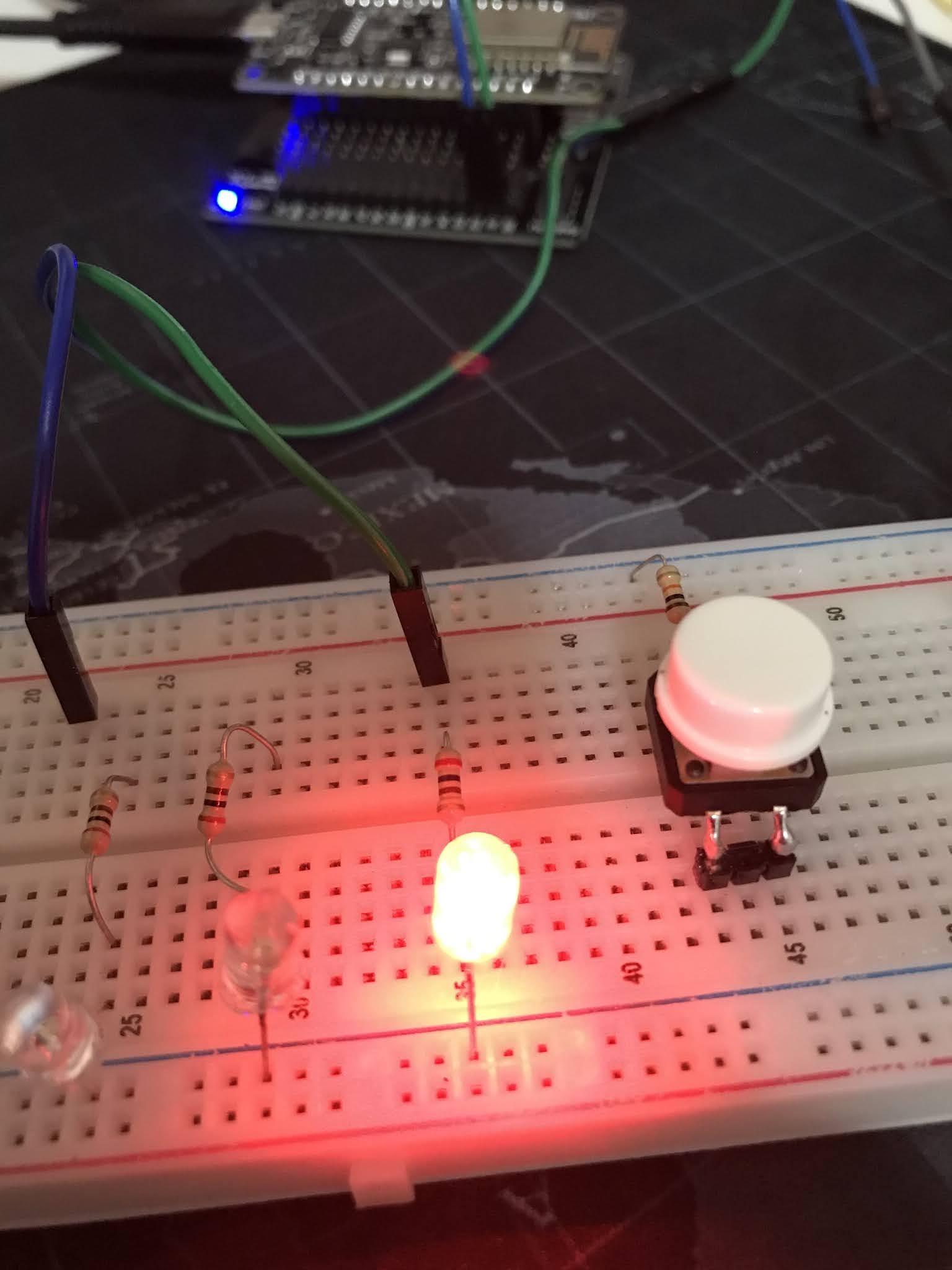

การใช้งาน Button_input_ESP8266



การใช้งาน Button_input_ESP8266

เขียนโค๊ด ด้วย python

ในโปรเจคนี้จะเป็นการกดติด ปล่อยดับ

การใช้งาน ESP 8266 สั่งงานรีเลย์เบื้องต้น

 การใช้งาน ESP 8266 สั่งงานรีเลย์เบื้องต้น

อปกรณ์ที่ใช้ทดลอง

1.บอร์ด ESP8266

2.บอร์ดโมดูล รีเลย์

Viwe video

Code basic

up ขั้นตอนการอัพเฟรมแวร์ ESP8266v3

https://github.com/hs4qwc/ESP8266-Basic-ON-OFF-Relay/tree/main

ติดตั้ง IDE

Thonny https://thonny.org/

- Tools > Options > Interpreter > MicroPython (Generic) > Select COM PORT

การทำงานโค๊ดเบื้องต้น

# TEST1 relay coltrol

from machine import Pin

import time

RLPIN = 2 # กำหนด output pin GPIO 2

relay = Pin(RLPIN, Pin.OUT)# กำหนดให้เป็นเอ้าพุทพิน ที่จะไปต่อกับรีเลย์

ON = 0

OFF = 1



def turn_on(): # สร้างฟังก์ชั่นสำหรับ เปิด

    relay.value(ON)

    print("RELAY ON")



def trun_off(): # สร้างฟังก์ชั่นสำหรับ ปิด

    relay.value(OFF)

    print("RELAY OFF")



ทุกคนสามารถนำไปประยุกใช้ได้ โดยอาจจะเพิ่มเซนเซอร์เข้ามา

 เมื่อเซนเซอร์ทำงานให้สั่งรีเลย์เปิดเพียงแค่นำฟัง์ชั่นไปใช้ได้ง่ายนั่นเอง

สามารถติดตามเพิ่มเติม กดติดตาม

การใชงานฟังก์ชั่น PIC16F877 เบื้องต้น

 การใชงานฟังก์ชั่น PIC16F877 เบื้องต้น

การใช้งาน จอ 2 LCD สั่งงานด้วยเจ้า ARDUINO 1 ตัว

 การใช้งาน จอ 2  LCD  สั่งงานด้วยเจ้า ARDUINO 1 ตัว

ตัวอย่าง ภาพ 1

การสร้างนาฬิกาใช้ ESP8266ร่วมกับจอOLED

การสร้างนาฬิกาใช้ ESP8266ร่วมกับจอOLED

เขียนโปรแกรมนาฬิกาง่ายๆด้วย Micropythonm



           ***    ตัวอย่างภาพและวีดีโอ    ***

ช่องยูทูป HS4QWC

https://github.com/hs4qwc/CLOCK-ESP8266v3_Display_-OLED

การใช้งาน ESP 8266v3 ร่วมกับจอ OLED

 การใช้งาน ESP8266v3 จอ OLED แสดงผล ข้อความ

เขียนด้อชวย python

ขั้นต้นต้องอัพเฟรมแวร์ก่อนนะ

อัพเฟรมแวร์ ขั้นตอนการอัพ

โดยโปรเจคนี้จะใช้

1.บอร์ด ESP 8266 V3 Wi-Fi

2.จอ OLED 0.96 I2c

3.โปรแกรม   Thonny Python IDE

    การต่อสายจะใช้ ขา D1=SC , D2=SDA

ดูภาพประกอบ

เรีิ่มต้นการใช้งาน

เมื่อทำการติดตั้งอุปกรณืและโปรแกรมเสร็จให้ตรวจสอบแน่ใจว่าต่อสายให้ถูกต้อง แล้วทำการเขียนโปรแกรมโดยใช้ Thonny Micropython IDE

***ขั้นตอนที่1***

ไมโครคอนโทรลเลอร์และคอมไพล์เลอร์

  ในปัจบันไมโครคอนโทรลเลอร์มีบทบาทมาก ในอุปกรณ์อิเล็กทรอนิกส์
และอุปกรณ์เครื่องใช้ไฟฟ้า จะมาพุดถึงตัวไมโครคอนโทรลเลอร์ทุกวันนี้
ได้มีการพัฒนาอย่างต่อเนื่อง เราจำเป็นจึงต้อง เรียนรู้สิ่งใหม่ หรือ
โครงสร้าง การเขียนโปรแกรม และตระกูลต่างๆของไมโครคอนโทรลเลอร์

ไมโครคอนโทรลเลอร์มีตระกูลดังนี้

1. PIC (Peripheral Interface Controller)  พัฒนาโดยบริษัท  Miccrochip
2.MCS-51(Intel 8051)                          พัฒนาโดยบริษัท  Intel
3.AVR                                                  พัฒนาโดยบริษัท  Atmel
4.ARM                                                พัฒนาโดยบริษัท  ARM Limited

 คุณสมบัติของไมโครคอนโทรลเลอร์แต่ละตระกูล

1. PIC (Peripheral Interface Controller) มีข้อดีคือ ราคาถูกและฟังก์ชั่นการทำงานมากเป็นที่นิยมมีให้    เลือกหลายรูปแบบ

2.MCS-51(Intel 8051)

1. โปรแกรม CCS C Compiler ใช้สำหรับเขียนโปรแกรมให้กับไมโครคอนโทรลเลอร์ PIC

2. โปรแกรม Proteus   ใช้สำหรับจำลองการทำงานของโปรแกรม

การเขียนโปรแกรมไมโครคอนโทรลเลอร์ และ สร้างวงจร ควบคุม รีเลย์ โดยใช้ Microcontroller PIC

 การเขียนโปรแกรมไมโครคอนโทรลเลอร์ และ สร้างวงจร ควบคุม รีเลย์

โดยใช้ Microcontroller PIC และ ในบทความนี้จะใช้ IDE CCS C compiler

ดังตัวอย่างภาพที่1 จะใช้ prpteus ทดลองวงจร

ลำดับต่อไปเมื่อเราสร้างวงจรเสร็จแล้วมาเขียนโปรแกรมกันเลย...

ให้ติดตั้ง IDE CCS C compiler

/* Progame SW1 ON RELAY1

BY HS4QWC 27/1/2021

YOUTUBE : 4Qchannal */

code: https://github.com/hs4qwc/-Microcontroller-PIC-switch-on-Relay
