การใช้งานอัพโหลดโปรแกรมลงบอร์ด ESP8266v3 , DHT22, ต่อกับจอ OLED

การใช้งาน DHT22, ต่อกับจอ OLED, ESP8266v3

การใช้งานเบื้องต้นวัดค่าอุณหภูมิ และค่าความชื้น

อุปกรณ์การทดลอง

1.บอร์ด ESP8266v3

2.DHT22

3.จอ OLED 0.96'' 128x64

ภาพแสดงผลออกจอ OLED ค่าอุณหภูมิ, ความชื้น

แสดงภาพพื้นหลังสีดำ

การต่อสายภาพโดยรวม

 การเขียนโค๊ดและการกำหนดค่า

from machine import Pin, I2C

import time

import ssd1306 # ให้โหลดไลบราลี่ OLED github-micropython-drivers-display

import dht

width = 128

height = 64

i2c = I2C(scl=Pin(5), sda=Pin(4))

oled = ssd1306.SSD1306_I2C(width, height, i2c)

oled.text('TEMP: ', 60, 20)

oled.line(60, 40, 125, 40, 1)

oled.text('HUMI: ', 60, 50)

oled.show()

d = dht.DHT22(Pin(16)) # กำหนดpin 16 ที่ต่อกับ DHT22

#d.measure() # คำนวนค่าอุหภูมิและความชื้น

#d.temperature() # อ่านค่าอุณหภูมิ( ํC)

#d.humidity() # อ่านค่าความชื้น

while True:

    try:

        oled.fill(0)# clear oled

        d.measure()

        temp = d.temperature()

        humi = d.humidity()



        oled.text('TEMP-HUMI _4Qch',5, 5, 1)

        Temp = str('TEMP: {temp}')+'C'# แปลงค่าให้เป็นสตริงก่อนนำมาแสดงผล

        Humi = str('HUMI: {humi}')+'%'# humi

        #print('TEMP', temp, 'C',end=' : ')#แสดงค่าอุณหภูมิ

        #print('HUMI', humi, '%')# แสดงค่าความชื้น



        oled.text(Temp.format(temp=temp), 5, 25)

        oled.line(0, 40, 100, 40, 1) # เส้นกั้น

        oled.text(Humi.format(humi=humi), 5, 50)

        oled.show()

        time.sleep_ms(1000)

        #oled.invert(1)

        #time.sleep_ms(5000)

        #oled.invert(0)

    except OSError as e:

        print('Failed to read sensor...')

เพิ่มเติม....  ดู vedios ช่อง 4Qchannelhttps://youtu.be/o4oRIpmKqL8

 การลง Firmware

1. Download Firm ware ตามเวอร์ชั่น

esp8266 https://micropython.org/download/esp8266/

2. Download Python

pip install esptool
python -m pip install esptoo

ขั้นตอนนี้อาจต้องต่อไฟเข้าบอร์ดเพิ่มในกรณีที่ไม่สามารถอัพได้

ESP8266

Command for Flash Bootloader

----------------------------------------------

Erase

python -m esptool --chip esp8266 --port COM8 erase_flash

Flash Bootloader ขั้นตอนนี้ให้ DIR ไปที่เก็บไฟล์ esp8266-20200911-v1.13.bin

python -m esptool --chip esp8266 --port COM8 --baud 115200 write_flash --flash_size=detect -fm dio 0 esp8266-20200911-v1.13.bin

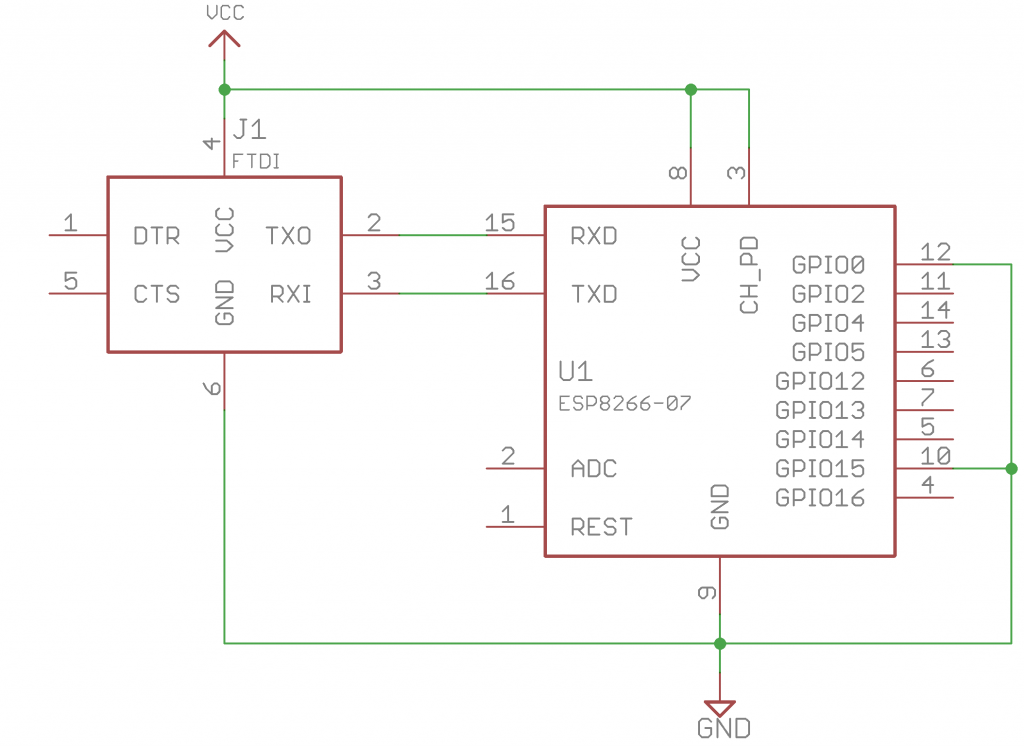

วงจรใช้สำหรับ รุ่นที่ไม่มี Bootloader ในตัว

การใช้งาน อัพโหลดโปรแกรมลงบอร์ด ESP8266

ขั้นตอน

1.ให้ SAVE ไฟล์ ตั้งชื่อเป็น main.py

2.คลิกเลือกไฟล์ ลากเข้า on you device (ESP8266 )

ตัวอย่างภาพ
